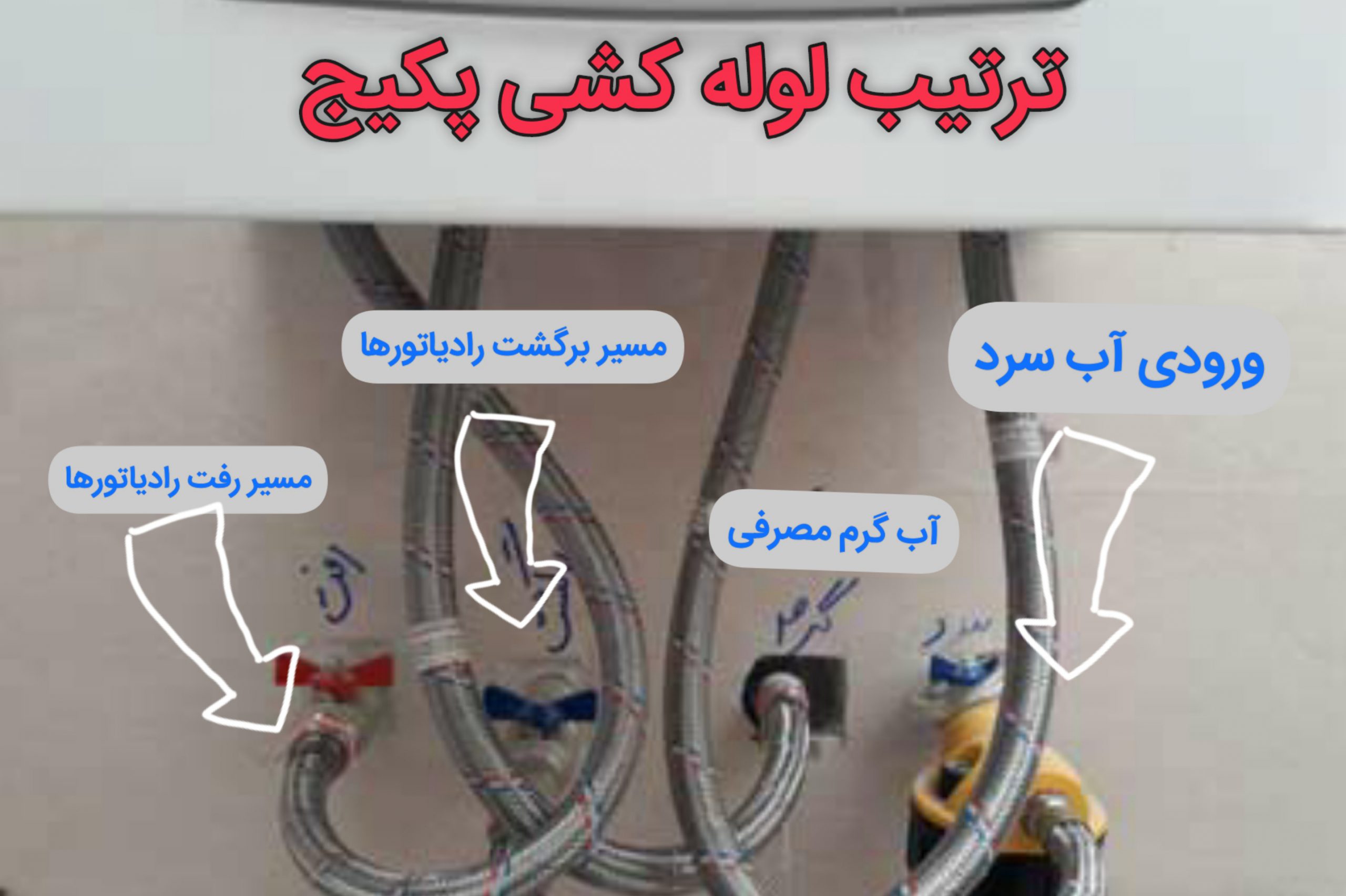

ترتیب لوله کشی پکیج

ترتیب لوله های پکیج ممکن است متفاوت باشد با تصویر


راه شناسایی لوله های ورودی و خروجی پکیج

سیستم لوله کشی پکیج بر دو دسته تقسیم میشوند
۱- مسیر بسته ( رادیاتورها) شیلنگ های سایز بزرگ ۳/۴
۲- مسیر باز ( آب گرم مصرفی) شیلنگ های سایز کوچک ۱/۲

مسیر بسته ( رادیاتورها -گرمایشی)

بارز ترین راه تشخیص لوله های مسیر گرمایشی رفت و برگشت شوفاژ سایز آن است در مدار گرمایش از لوله و اتصالات سایز ۳/۴ استفاده میشود که به نسبت از مسیر باز ( آب گرم مصرفی) بزرگتر است



تشخیص لوله ورودی آب پکیج

سایز کوچک ۱/۲ معمولا شیر آبی رنگ دارد احتمال بسته شدن فیلتر برای جلوگیری از ورود رسوبات به داخل پکیج است



تشخیص لوله آب گرم پکیج (مصرفی)حمام و روشویی

سایز کوچک ۱/۲ معمولا شیر قرمز رنگ ، احتمال نداشتن هیچ شیری برای لوله آب گرم وجود دارد ، هنگام روشن بودن دستگاه بعد از باز کردن آبگرم اگر به شیلنگ مربوط دست بزنید گرم میشود



تشخیص لوله برگشت رادیاتور ها- شوفاژها

سایز بزرگ ۳/۴ شیر بزرگ آبی رنگ متصل میباشد معمولا شیلنگ مربوط به پمپ داخل پکیج متصل میشود احتمال بسته شدن یک فیلتر برنجی در مسیر برگشت بسیار بالا است



تشخیص مسیر رفت رادیاتور- شوفاژها

سایز بزرگ ۳/۴ شیر قرمز رنگ متصل میباشد درحالت کارکرد دستگاه این لوله گرمترین لوله است



توجه کنید که تمام موارد بالا بر اساس رعایت ابتدایی ترین اصول لوله کشی و نصب پکیج است و ممکن است نصب دستگاه پکیج شما به هر دلیلی امکان رعایت اصول برای نصاب و یا لوله کش امکان پذیر نبوده باشد و موارد بالا رعایت نشده باشد

تشخیص لوله های رفت و برگشت راه های دیگر هم مثل باز کردن رادیاتور ها هم دارد ( شما باید بدانید آب گرم مسیر رفت باید شیر بالایی رادیاتور  متصل شود و مسیر برگشت به شیر پایینی اتصال داشته باشد ) که مخصوص همکاران است

20 دیدگاه در “ترتیب لوله کشی پکیج

  1. علی حسینی گفت:

    سلام. لااقل شناسایی لوله یا شلنگ خور خودپکیج را توضیح بدیدوعکس بزارید. پکیج ما بوتان انالوگ هست وبنظرم لوله ها اشتباه وصل شده ونمیدونم چجور اصلاح کنم

    1. gilservice گفت:

      سلام
      پکیج های مختلف جایگزاریشون فرق میکنه
      ولی اکثر پکیج های بوتان به اینگونه است
      رو به دستگاه به ایستید سمت راست اولین ورودی به پکیج مربوط به آب ورودی هست دومی برگشت گرمایشی سومی خروجی آب مصرفی -روشویی- چهارمی رفت مدا گرمایش

  2. احراری گفت:

    سلام چگونه می‌شود که آب گرم برگشتی از پکیج به پمپ سیر کوله وصل کرد که هر لحظه آب گرم در دور ترین نقطه داشته باشیم . چون در پکیج یا آبگرمکن بدون مخزن تا آب خروجی نداشته باشد پکیج یا آبگرمکن بدون مخزن روشن نمی شود پس این پمپ چه نقشی در گرم کردن آب تو مدار آب گرم مصرفی دارد ؟ متشکرم

    1. gilservice گفت:

      سلام خدمت شما دوست عزیز
      ابتدا باید بدانید که در پکیج های تک مبدله پمپ فقط درحالت گرمایش کار میکند و در پکیج های دو مبدله پمپ فقط برای گرم کردن آب مدار صرفی است و ارتباطی با فشار آب مصرفی ندارد
      برای افزایش فشار آب گرم مصرفی باید از پمپ برای آب ورودی استفاده کرد

      پمپ های تحت عنوان پمپ های زیر پکیج یا ابگرمکنی هست که زمانی که آب گرم را باز میکنید وارد عمل میشود تا شما فشار آب گرم بهتری داشته باشید

  3. Key1 گفت:

    سلام فشار اب گرم مصرفی کم شده
    ایراد و رفع ان را توضیح بدید لطفا

    1. حامدی گفت:

      خروجی اب گرم مصرفی فشارش کم شده رفع ایراد را توضیح بدید

      1. ادمین ویشیکا گفت:

        سلام دوست عزیز
        فشلر ۀب ورودی چک شود
        مسیر خروجی شیر ها و اتصالات چک شود
        رسوب در پکیج چک شود

    2. ادمین ویشیکا گفت:

      فشار آب گرم خروجی ارتباط مستقیم با فشار آب ورودی به دستگاه پکیج و رسوب دستگاه دارد این موارد رو چک کنید

  4. محسن گفت:

    سلام خروجی پمپ به رفت رادیاتورها وصل میشود یا برگشت ؟؟؟ایاممکن است پگیچ ها متفاوت باشن وخروجی پمپ محل وصلش تغییرکنند؟؟

    1. gilservice گفت:

      سلام مسیر برگشت به پمپ پکیج متصل میشه ، تو اکثر پکیج ها به این صورت هست و تا حالا با مورد برعکسش برخورد نداشتم

  5. سجاد گفت:

    سلام خسته نباشید
    بنده پکیج بوتان مدل اپتیما دارم
    وقتی پکیج کار می کنه هم شیرهای آب سرد و هم شیر های آب گرم داغ میشن
    بنظر شما مشکل از کجاست و چجوری حل میشه؟!

    1. gilservice گفت:

      سلام رسوب و سوراخ بودن مبدل و منبع انبساط

      1. آرمین گفت:

        من دقیق متوجه نمیشم چرا استادکارهای لوله کشی، بجای اینکه ترتیب لوله ها منزل را با ترتیب لوله های پکیج یکسان بکنند تا هر لوله مستقیما به پکیج وصل بشه، میان آب مصرفی سرد و گرم را سمت چپ و رفت و برگشت رادیاتور را سمت راست کار میکنن.
        این درصورتی هست که ترتیب لوله های زیر پکیج از راست به چپ: برگشت رادیاتور ، آب سرد ورودی، آب گرم خروجی، رفت رادیاتور(گرم) هست. جالبه بدونین من در یک کشور اروپایی زندگی میکنم که این لوله ها را به همان ترتیب زیر پکیج کار میکنن و حتی از شیلنگ برای اتصال لوله ها به پکیج استفاده نمیکنن و مستقیما لوله ها را بصورت جوشی با مهره ماسوره متصل میکنن و یا از لوله کشی مسی برای رادیاتور استفاده میکنن و جوش میدن.
        بنظر من که ظاهر قشنگی نداره، ممکنه اگه طبق استاندارد پکیج لوله کشی بشه، در ابتدا گیج کننده بنظر برسه و تفکیک لوله ها سخت بنظر بیاد اما بعدش خیلی راحت جا میفته چون لوله های سمت راست لوله های جریان ورودی آب به پکیج هستند و لوله های سمت چپ لوله های خروجی و آب گرم شده، همینطور دوتا لوله گوشه و کاملا دور از هم با سایز 3/4 برای رادیاتور هستند و دوتا لوله وسط و نزدیک به هم برای آب لوله کشی مصرفی با قطر کوچکتر 1/2.
        طبق استاندارد پکیج ها لوله کشیدن ساده و شکیل هست، تو همین عکس شما ببینید، شلنگ ها از روی هم رد شدن و حالت گیج کننده ایجاد شده و باید هر شلنگ دنبال بشه. تازه طبق استاندارد اگه باشه دوتا صافی ها و شیرفلکه های ورودی روی دوتا لوله کنار هم سمت راست قرار میگیره و منظم تره

        1. gilservice گفت:

          سلام بله همینطور هست که شما عنوان کردید ولی خب باید این نکته رو در نظر بگیرید که ترتیب کانکشن های زیر پکیج ها همه به یک صورت نیستن و در نوع برند و مدل دستگاه میتونه این ترتیب ها متفاوت باشه و این نکته هست که مشکل ساز میشود

  6. علی گفت:

    سلام وقت بخیر طاعات قبول چا شیرهای تکی ساختمان مثل آب کولر و یا شیر سیفون توالت فرنگی آب گرم هست و هروقت این شیرها باز میشدد پکیج روشن میشود و با بستن شیر پکیج خاموش میشود.

    1. ادمین ویشیکا گفت:

      سلام لوله کشی اشتباه

  7. حسن صفاری گفت:

    باسلام اگر شیرهای رفت و برگشت داکت اسپلیت جابجا بسته شود آیا مشکلی در کار پکیج پیش میاره؟
    ممنون میشم بهم بگین .

    1. ادمین ویشیکا گفت:

      سلا جناب صفاری در کویل ابگرم مشکل جدی پیش نمیاد

  8. حسین سلطانی گفت:

    سلام
    چک ولو در مسیر ورودی آب سرد به آبگرمکن نصب شود یا در مسیر آب گرم خروجی؟
    اصلا نیازی به نصب چک ولو هست؟
    چرا وقتی آب سرد را باز میکنم آبگرمکن در لحظه روشن و خاموش میشود(گپ میزند)؟؟
